產品詳敘
NEIDLEIN 內漲心軸系列 解決了「內徑定位加工」最常見的痛點：一般內漲夾具容易將孔內的幾何誤差（如橢圓）反映到加工外徑上
NEIDLEIN 透過「固定定心、浮動夾持」的專利設計，確保加工基準建立在幾何中心，而非孔的表面。
GSD 與 ISD 系列專為「以內孔為基準 」的車削、硬車削與研磨製程設計。
不同於傳統漲縮心軸，本系列採用機械式動力驅動，結合固定中心針與浮動夾持元件，能補償內孔的幾何誤差，實現極致的同心度與扭力傳輸

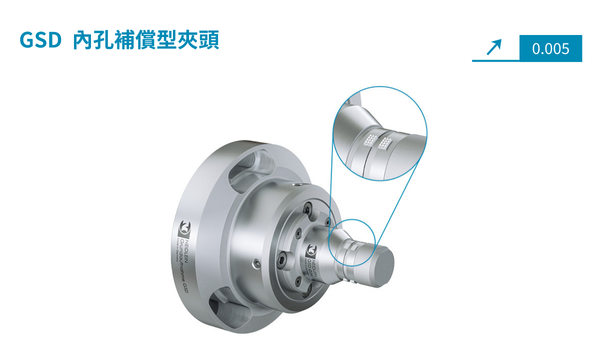

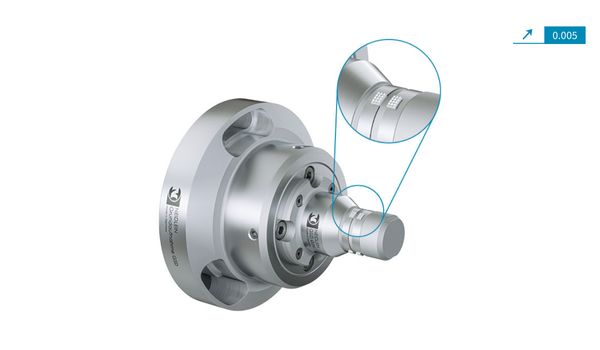

GSD 系列 —— 滑塊式內漲心軸
適用於中大孔徑，提供最強剛性與抓地力。
• 核心技術：滑塊夾持
◦ 利用多個（通常為 3 個或更多）滑動顎爪向外擴張夾持工件內壁
◦ 顎爪採「浮動懸吊」設計，能自動補償內孔的偏心或不真圓
• 基準點： 工件中心。工件被尾座推向「固定中心針」，確保軸向與徑向的絕對基準
• 適用範圍： 內孔直徑 Ø 18 mm 以上
• 精度表現： 偏擺誤差 0.005 - 0.01 mm
• 應用場景： 齒輪毛胚、法蘭盤、套筒類零件的重切削與精加工。

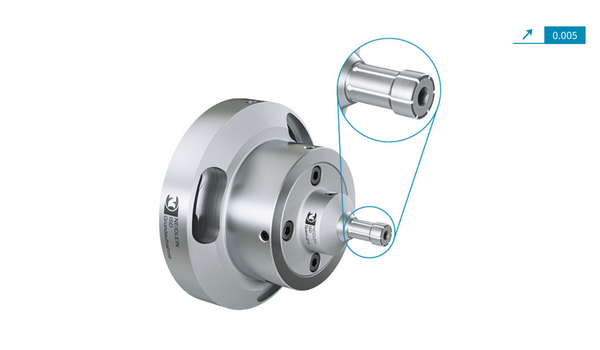

2. ISD 系列 —— 筒夾式內漲心軸 (Internal Clamping Mandrel)
適用於中小孔徑，提供更均勻的包覆性夾持。
• 核心技術：漲套/筒夾夾持
◦ 利用開槽的漲套 均勻撐開，接觸面積大，較不易夾傷工件內孔表面
◦ 同樣具備「浮動」特性，漲套僅負責傳輸扭力，定位由中心針負責
• 基準點： 工件中心
• 適用範圍： 內孔直徑 Ø 10 mm 以上
• 精度表現： 偏擺誤差 0.005 - 0.01 mm
• 應用場景： 小直徑軸套、薄壁件加工（因為漲套受力較均勻，不易使工件變形）。
技術核心：為何選擇 GSD/ISD？ (Why NEIDLEIN Mandrels?)
這部分的解釋對於說服工程師非常重要，請務必在網頁上強調其運作原理：
1. 獨特的夾持邏輯 (The Clamping Principle)：
◦ 一般內漲夾具：漲開時同時負責「定位」與「夾持」。如果內孔是橢圓的，夾具漲開後中心就會偏掉

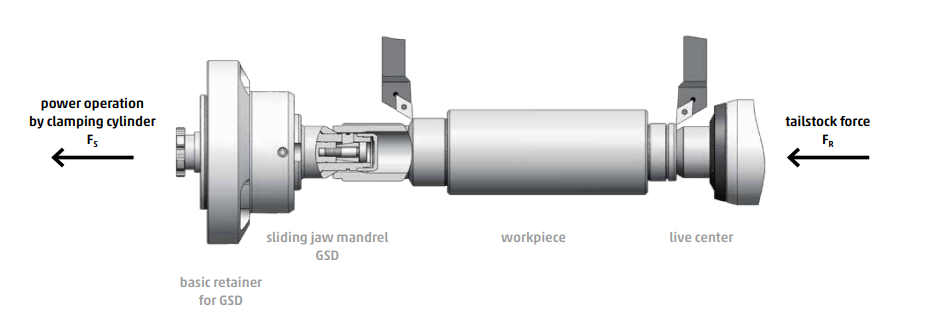

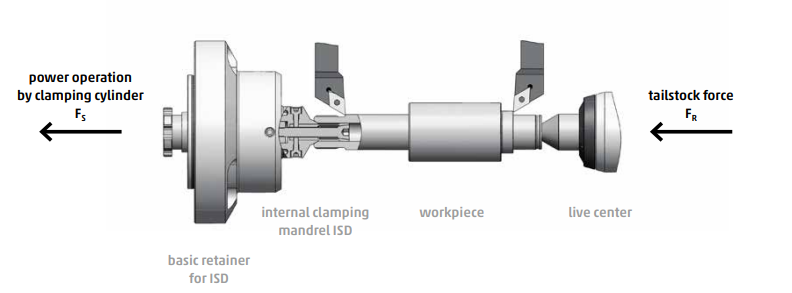

◦ NEIDLEIN GSD/ISD： 採雙步驟運作。
1. 尾座推力將工件壓在固定中心針上 -> 建立精準中心基準
2. 夾持油缸驅動滑塊/漲套浮動外張 -> 負責傳遞扭力
◦ 結果： 即使內孔精度不佳，加工出來的外徑依然能與中心保持高度同心
2. 安裝介面 (Mounting)：
◦ GSD 與 ISD 均透過 法蘭轉接座 (Flange Adapter) 安裝於主軸，且具備可調同心度 (Adjustable for true run-out) 功能，確保安裝後的系統精度
