產品詳敘
Neidlein 活動頂針具備高剛性軸承設計，能承受高速車床加工的嚴苛條件，有效穩定工件，減少振動並提升加工精度與效率。
適用於長軸及高負載工件，是車床加工不可或缺的精密夾持工具。全系列採用終身潤滑與多重密封系統，確保在惡劣的切削液環境下仍能長期維持精度。
專為車削應用設計↓
- 非接觸式齒形密封設計
通用標準與延伸系列 (General Use & Extended Clearance)
適用於大多數 CNC 車床與傳統車床，提供標準與更佳的刀具干涉空間。

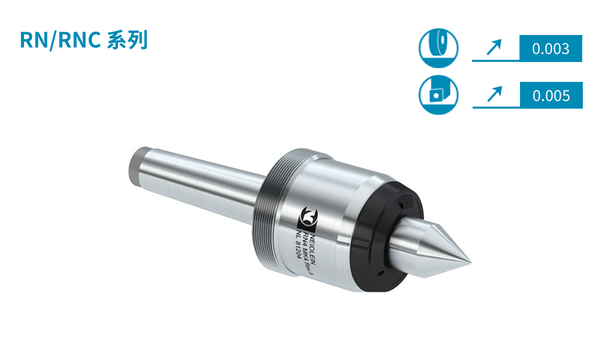

• RN 系列 (標準型):
◦ 特點： 最經典的莫氏錐度 (MK) 頂針。採用三點軸承支撐，剛性極佳。
◦ 精度： 車削級 0.005 mm / 研磨級 0.003 mm
◦ 材質： 可選全鋼、半鎢鋼或全鎢鋼頂針頭
• RNC 系列 (細長型 ):
◦ 特點： 延伸刀具加工空間 。鼻端經過細長化設計，讓車刀能更靠近中心進行加工，減少干涉
◦ 應用： 複雜輪廓車削。
• RNZ 系列 (加長型):
◦ 特點： 頂針軸心整體加長，適用於需要深須伸入加工區域的工件
彈簧負載與熱補償系列 (Spring Loaded / Thermal Compensation)
專為解決工件熱膨脹與無尾座機台設計。
• RNF / RNCF 系列 (彈簧補償):
◦ 核心技術： 內建強力彈簧。當工件因切削熱而軸向伸長時，頂針會自動後退吸收膨脹量，保護主軸軸承不被頂壞
◦ 壓力監控： 頂針本體刻有刻度環，可目視讀取當前的軸向推力
◦ 應用： CNC 車床刀塔、手動尾座、或容易產生熱變形的長軸加工。
• VDI 系列 (刀塔專用):
◦ 型號： RNF-VDI / RNCF-VDI。
◦ 特點： 直接整合 VDI 刀座介面，可安裝於車削中心的副主軸或刀塔上
彈性換頭與大孔徑系列 (Changeable Inserts & Big Bores)
針對多樣化生產與管類工件的靈活方案。

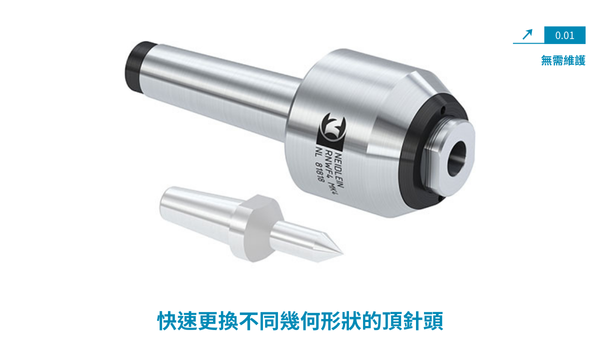

• RNW 系列 (換頭式):
◦ 特點： 頂針頭可更換。透過扳手即可快速更換不同幾何形狀的頂針頭，無需拆卸整支頂針
◦ 精度： 含替換頭約 0.01 mm
• RNA 系列 (錐套換頭式):
◦ 特點： 針對較大中心孔。使用 SK30 短錐介面更換不同的錐度頭，範圍可覆蓋 Ø25 - Ø315 mm
• RK / RKA 系列 (傘型):
◦ 特點： 傘型頂針。專門夾持大直徑管件或大中心孔工件。
◦ 規格：
▪ RK: 夾持範圍 Ø6 - Ø340 mm，最大負載 5000 kg
▪ RKA: 重型模組化設計，最大可夾持至 Ø460 mm
研磨專用系列 (Especially for Grinding)
極致短小與高精度的設計。

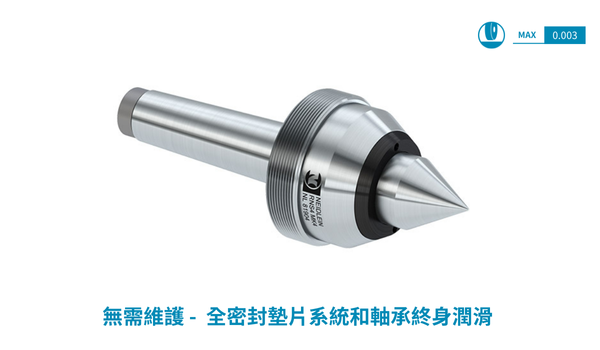

• RNS / RNCS 系列:
◦ 特點： 超短懸伸量。為了在研磨機上騰出最大加工空間，且能承受極高的負載
◦ 精度： 保證 0.003 mm
◦ 密封： 針對研磨液設計的特殊密封系統，防止冷卻液滲入軸承
研磨應用設計↓
- 接觸主軸密封設計
