產品詳敘
.jpg)

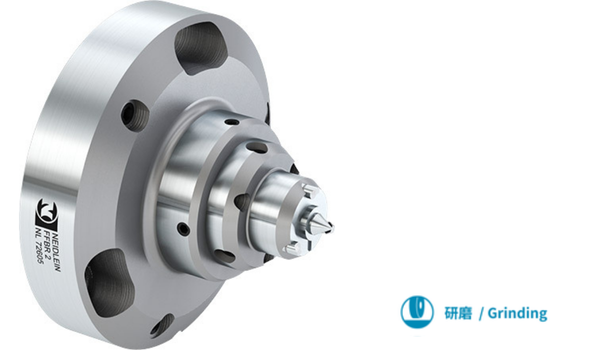

Neidlein FFBR 型傳動頂針採用高剛性機械夾持設計，專為 CNC 車床長軸工件加工開發。
FFBR/FBSR 型端面驅動器由主軸側面的動力驅動。工件透過中心定位銷進行中心夾緊，從而實現高運轉精度。減少振動與偏移，適合高精度車削及研磨需求。
FFBR 型結合優秀的剛性與重複定位精度，是長軸加工的理想夾持解決方案。

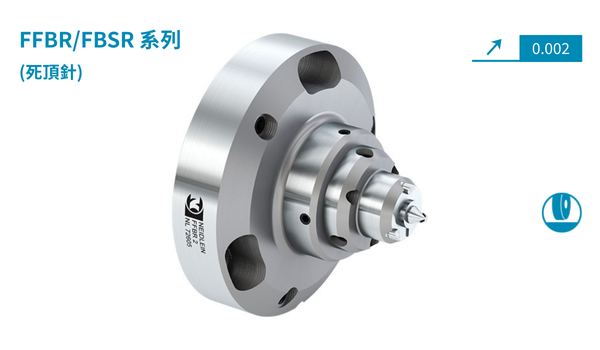

FFBR / FBSR 系列 —— 超精密研磨 (Ultra-Precision Grinding)
這是 NEIDLEIN 針對研磨製程的旗艦產品，擁有獨家的誤差補償能力。
• 核心技術：浮動懸吊驅動爪
◦ 自動補償機制： 驅動爪採用「浮動」設計。當工件端面不垂直、表面粗糙度不一或有微小變異時，驅動爪能自動調整位置以貼合工件，防止工件在夾持時發生變形
◦ 可縮回功能 ： 在上下料過程中，驅動爪會自動縮回，避免干涉，確保自動化上下料的安全性
• 精度表現：
◦ 最大偏擺誤差 ：0.002 – 0.005 mm
◦ 可微調 (Adjustable)： 驅動器本體配有調整螺絲，允許操作者在機台上進行最後的微米級真圓度校正
• 基準點 ： 工件中心
。工件夾持在固定的死頂針上，確保絕對的同心度
• 安裝介面：
◦ FFBR： 法蘭安裝 ，剛性最佳
◦ FBSR： 莫氏錐度安裝，換模便利
• 適用場景： 航太零件、液壓柱塞、高精度傳動軸的最終精磨

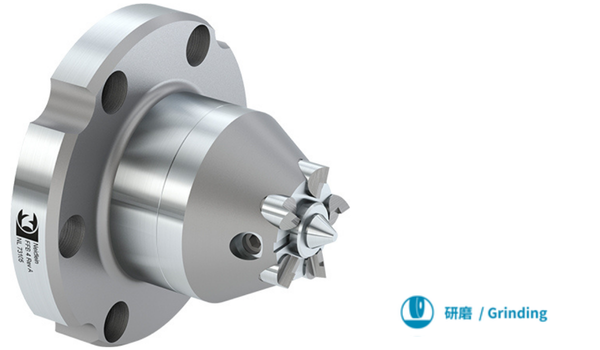

FFB / FFBH 系列 —— 高精密研磨/車削通用 (High Precision Grinding)
源自高精密車削的設計，同樣適用於研磨，特別是大批量生產或需要高剛性的場合。
• 核心技術：固定中心頂針
◦ 工件定心於固定的頂針上，驅動爪由獨立的動力源（機床主軸側或液壓）推出接觸工件
◦ FFBH (液壓型)： 驅動爪透過液壓系統啟動並進行補償，能提供極佳的真圓度表現
• 精度表現：
◦ 最大偏擺誤差：0.002 – 0.01 mm
• 關鍵操作參數 (重要)：
◦ 為了確保在研磨過程中工件緊貼死頂針不被推開，尾座推力必須比夾持油缸力高出約 30%
• 設計巧思：
◦ 鼻端採圓柱形縮減設計，讓砂輪可以最大限度地接近驅動端，減少未加工區域
• 適用場景： 已經過預加工的工件、硬車削後接著研磨的製程、或較重型工件的研磨
