FSB, FSBR, FFB型端面傳動頂針

產品詳敘

Neidlein 為德國製高性能端面傳動頂針，專為 between-centers 長軸加工設計，適用於車削與研磨應用。

其機械式夾持設計免除液壓控制，能在維持夾持力與穩定性的同時，確保中心定位重複精度。

更具備 浮動中心針補償功能，使加工精度可控制在 ≤0.01 mm 以內，成為高端加工客戶的首選工具。

FSB/ FSBR型頂針實際加工案例

標準車削與基準一致性系列 (Standard Precision Turning)

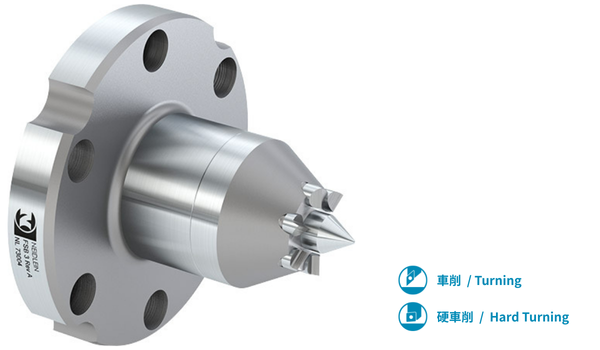

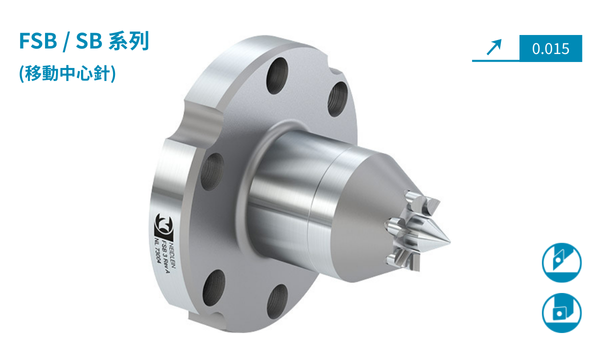

FSB / SB 系列 (Movable Center Pin)

• FSB： 法蘭安裝 (Flange)，剛性高
• SB： 莫氏錐度 (MK) 或直柄安裝，換模快速



亮點:

• 最大扭力傳遞，從而實現高金屬去除率
• 工件端面上的基準點；不同定心情況下的穩定基準點
• 無振動運作延長了驅動裝置和切削刀具的使用壽命
• 加工過程中的跳動偏差：0.015 - 0.02 mm
• 尾座觸發夾持力
• 夾持狀態下的固定中心銷/固定基準點
• 補償驅動裝置/工件的理想夾持
• 簡單處理

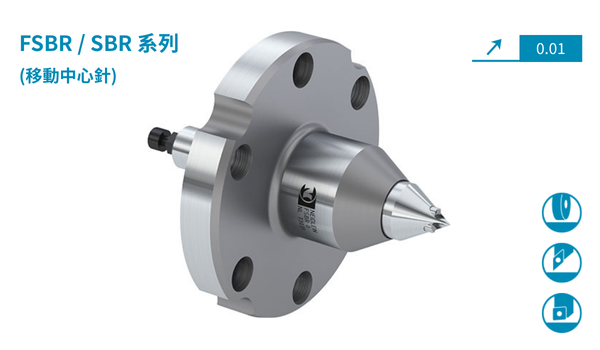

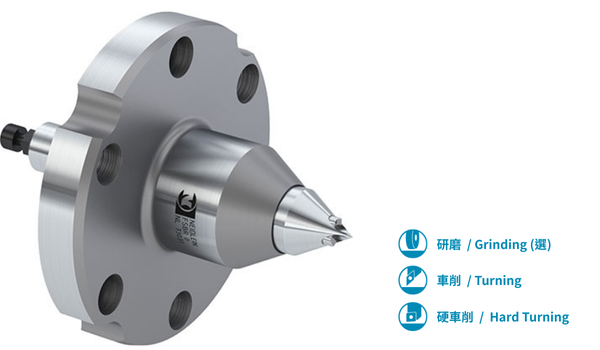

FSBR / SBR 系列 (Small Diameter)







活動中心頂針 (Movable Center Pin)，利用尾座推力驅動，中心頂針會後退直到工件端面緊貼驅動爪，適用於車削和硬車削（可根據要求用於研磨加工）

加工精度： 0.01 - 0.015 mm

基準點： 工件端面

核心技術： 針對小直徑工件優化的活動中心本體設計







亮點:



• 加工過程中的跳動偏差：0.01-0.015 mm，儘管中心體可移動
• 小工件加工的高製程可靠性
• 工件端面上的基準點；不同定心情況下的穩定基準點
• 固定驅動銷和中心體
• 尾座觸發夾持力
• 夾持狀態下的固定中心銷/固定基準點
• 補償驅動裝置/工件的理想夾持
• 簡單處理

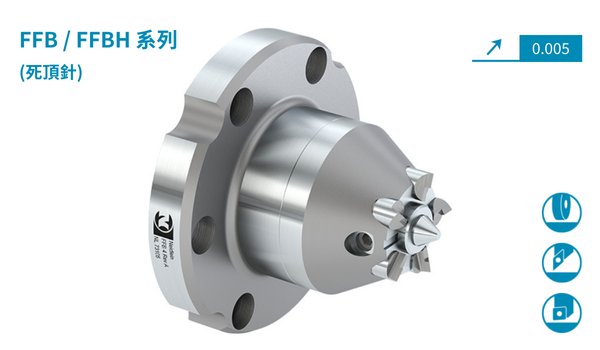

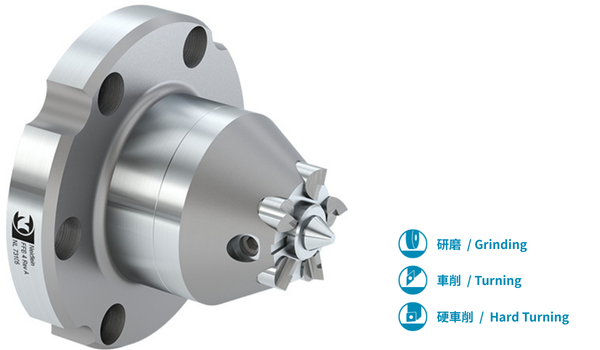

高精密車削與硬車削系列 (High Precision Turning & Hard Turning)

• FFB： 機械式補償，偏擺精度 0.005 - 0.01 mm
• FFBH： 液壓式補償 (Hydraulic)，偏擺精度 0.002 - 0.005 mm

亮點:
